Materiales de placas y cascos balísticos: qué implica cada uno al comprarlos

Una placa de cerámica rompe la punta del proyectil sobre un respaldo de fibra. Una de polietileno de ultra alto peso molecular (UHMWPE) es unas cuatro veces menos densa que la cerámica de alúmina y tolera peor el calor. También hay placas de aramida. Los cascos de composite se fabrican con fibra de vidrio, UHMWPE o aramida, nunca con cerámica. El pliego debe pedir nivel, norma y tipo (autónoma o ICW) y el material solo con motivo.

En resumen

• El material es una consecuencia, no el requisito: nivel, norma y tipo de placa definen lo que se compra; el material se fija solo con motivo y siempre con «o equivalente».
• Cada material trae sus condiciones de uso: la cerámica pide inspección tras golpes y caídas; el UHMWPE, almacenarlo lejos del calor, porque funde hacia 130 °C y envejece con temperaturas sostenidas.
• Una placa ICW se compra con su chaleco: NIJ 0101.07 le reconoce el nivel solo emparejada con un modelo concreto de protección blanda.

¿De qué está hecha una placa balística?

Una placa balística es una pieza rígida que se introduce en el chaleco o en el portaplacas para proteger el torso. La norma estadounidense NIJ 0101.07 (2023) la llama protección dura. Se fabrica con cerámica sobre un respaldo de fibra, con polietileno prensado o con aramida. Las placas balísticas de Garanti Kompozit, el fabricante turco que AHCEBRIAN representa comercialmente, son de cerámica con respaldo o de polietileno prensado.

• Cerámica con respaldo. Una cara de impacto de alúmina, carburo de silicio (SiC) o carburo de boro (B4C), pegada a un respaldo de fibra. Según Chen et al. (Materials, 2022), la cerámica destruye la punta del proyectil, lo frena y reparte la carga sobre el respaldo. El respaldo sujeta la cerámica rota y frena el proyectil al deformarse.
• Polietileno prensado. Capas de tejido UD de UHMWPE cruzadas a 0° y 90°, impregnadas de resina y prensadas en caliente; en el estudio de Chen, con 0,97 g/cm³. No hay cara dura: el laminado absorbe la energía al deformarse.
• Aramida. Fibra sintética en tejido o composite (Kevlar es una marca comercial). Alkhatib et al. (Polymers, 2021) ensayan placas hechas solo de composite de aramida. Chen et al. (Scientific Reports, 2024) la incluyen, en forma de composite, entre los materiales de respaldo, con 1,4 g/cm³. En la gama de Garanti Kompozit aparece en cascos, no en placas.

La comparación de dureza y coste de las cerámicas es de Chen et al. (2024). La densidad del material no es la de la placa: su masa depende del respaldo, la funda y el espesor que exija el nivel. La tabla sirve para entender grosor y peso relativos, no para elegir un nivel.

¿Qué es el tejido UD y por qué está en chalecos, placas y cascos?

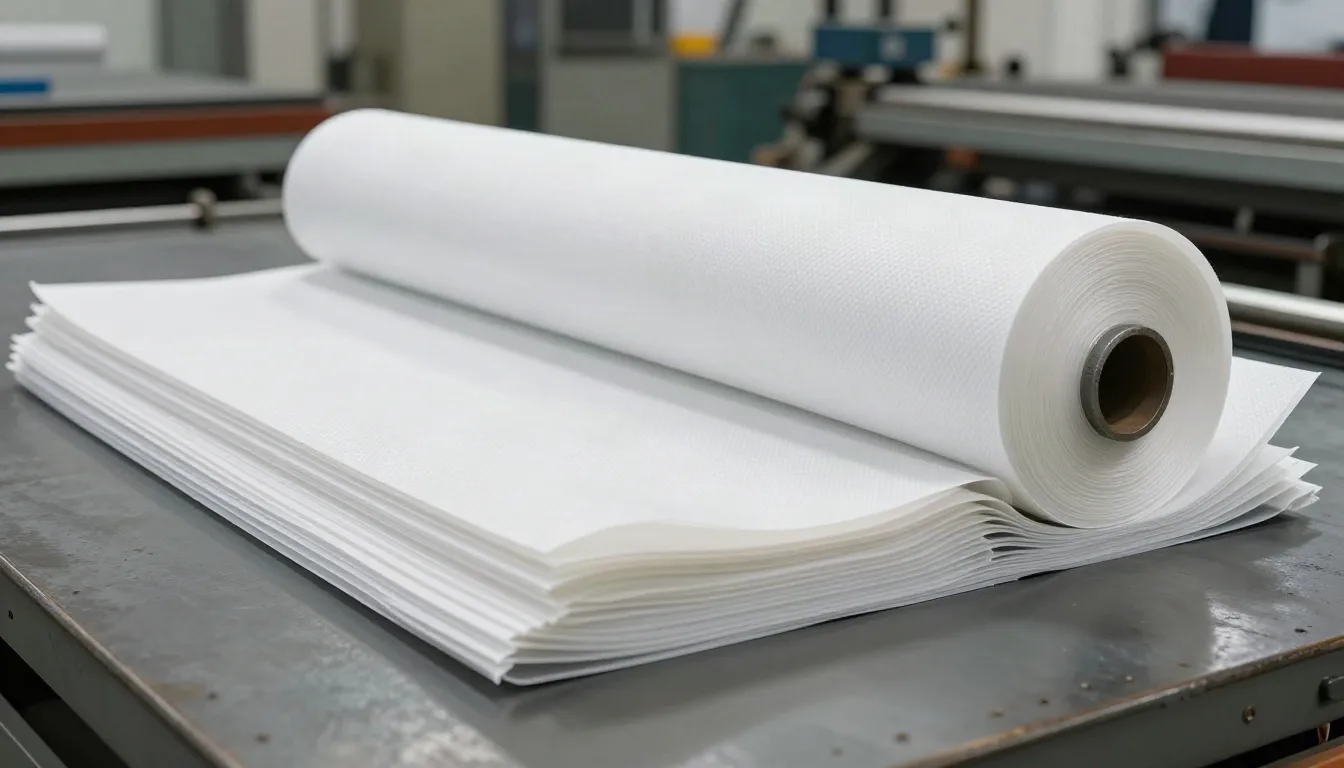

El tejido UD (unidireccional) es una lámina en la que todas las fibras corren paralelas, sin trama. Cada lámina trabaja en una sola dirección. Por eso se apilan cruzadas a 0° y 90° y se unen con resina, calor y presión (Yi et al., Polymers, 2024, con matriz de poliuretano).

Garanti Kompozit produce su propio tejido UD de polietileno en una planta integrada en Yozgat. Según su catálogo de 2026, lo produce de 110 a 160 g/m², en grados para blindaje blando y duro. Es la materia prima común de sus chalecos, placas, escudos y cascos, y de su blindaje de vehículos y aeronaves. Se ensaya en su propio laboratorio balístico. Se fabrica para sus propios productos; si un proyecto necesita tejido UD, la disponibilidad se trata en cada consulta, sujeta a las autorizaciones que correspondan.

Para quien compra placas, esto responde a una pregunta del expediente: quién produce la fibra y dónde. La ficha de materiales de la norma del Home Office británico de 2017 pide ese dato, productor y ubicación, para cada elemento de fibra prensada. También pide el tex del hilo (gramos por 1.000 m), el número de capas y los adhesivos. Un fabricante que hace su propio UD declara esos datos de primera mano.

¿Cerámica o polietileno: qué cambia al usar y almacenar la placa?

Cambian tres cosas: el grosor, lo que hay que revisar después de un golpe y la temperatura que aguanta la placa en el almacén.

Grosor

A igual masa por superficie, el material menos denso ocupa más espesor. El UHMWPE es unas cuatro veces menos denso que la alúmina y unas 2,5 veces menos que el carburo de boro. Por eso una placa solo de polietileno suele ser más gruesa. Cuánta masa necesita cada construcción para un nivel concreto solo lo dice el informe de ensayo del modelo.

Golpes, caídas e inspección

La cerámica es dura y frágil, y no todo su daño se ve. Chen et al. (2022) recogen, entre los daños de las placas de cerámica con respaldo, la rotura de la cerámica, la deslaminación entre capas y otros invisibles, como microgrietas. NIJ 0101.07 exige que las placas lleguen al ensayo sin grietas, desconchones ni variaciones de espesor, y las somete a un acondicionamiento de durabilidad al impacto (ASTM E3078/E3078M-23).

La guía 039/17 del Home Office recomienda inspeccionar la protección cada 12 meses como máximo, revisarla tras cualquier golpe y sustituirla siempre tras un impacto balístico o de arma blanca. Para placas cerámicas recomendamos preguntar al fabricante, antes de adjudicar, cómo se comprueba una placa después de una caída y con qué criterio se retira.

Temperatura

El UHMWPE es un termoplástico: la tabla de Chen et al. (2024) sitúa su fusión en 130 °C. Mucho antes de fundir, el calor lo envejece. Un estudio del NIST (Tsinas et al., Polymers, 2022) envejeció fibras de UHMWPE entre 43 y 115 °C y observó rotura de cadenas, más marcada a más temperatura. En laminados UD, Yi et al. (2024) midieron que el límite elástico y la rigidez (módulo) bajan al subir la temperatura entre −20 y 80 °C.

La norma del Home Office de 2017 prevé un ensayo opcional que preacondiciona los paneles 24 horas a +50 °C o a −20 °C. Así simula que la protección se ha guardado en esas condiciones antes de usarla. Si la protección lo supera, el certificado y la etiqueta lo indican. La guía 039/17 pide guardarla lejos del sol directo, de fuentes de calor y de la humedad excesiva.

Nuestra postura: si las placas van a pasar tiempo en vehículos, garitas o almacenes sin climatizar, no pida «cerámica» ni «polietileno». Pida un ensayo tras acondicionarlas a la temperatura prevista.

¿Autónoma o ICW: por qué importa más que el material?

Porque decide qué se compra: una placa sola o un sistema de placa y chaleco. NIJ 0101.07 distingue protección blanda, dura autónoma (stand-alone) y dura ICW (in conjunction with, «en combinación con»). La placa ICW da el nivel declarado solo emparejada con un modelo concreto de protección blanda; para certificarla, ese chaleco debe figurar en la lista de productos conformes de 0101.07 (apartados 1.3 y 10.1). La norma del Home Office también evalúa las placas solas o en combinación con un panel blando certificado.

En la práctica, una placa autónoma se puede llevar en otro portaplacas. Una placa ICW comprada sin su chaleco, o metida en otro, pierde la base de la protección que declara su informe. Dos placas del mismo material pueden exigir compras distintas.

Un ejemplo de gama real: las placas GRPB de Garanti Kompozit son de cerámica o de UHMWPE, autónomas o ICW; las ICW están pensadas para usarse con el chaleco blando del propio fabricante. Se fabrican ortopédicas o ligeras, de curvatura simple, doble o múltiple, y cada lote se comprueba según el plan de calidad antes de salir de la planta. El nivel de cada modelo se facilita bajo petición.

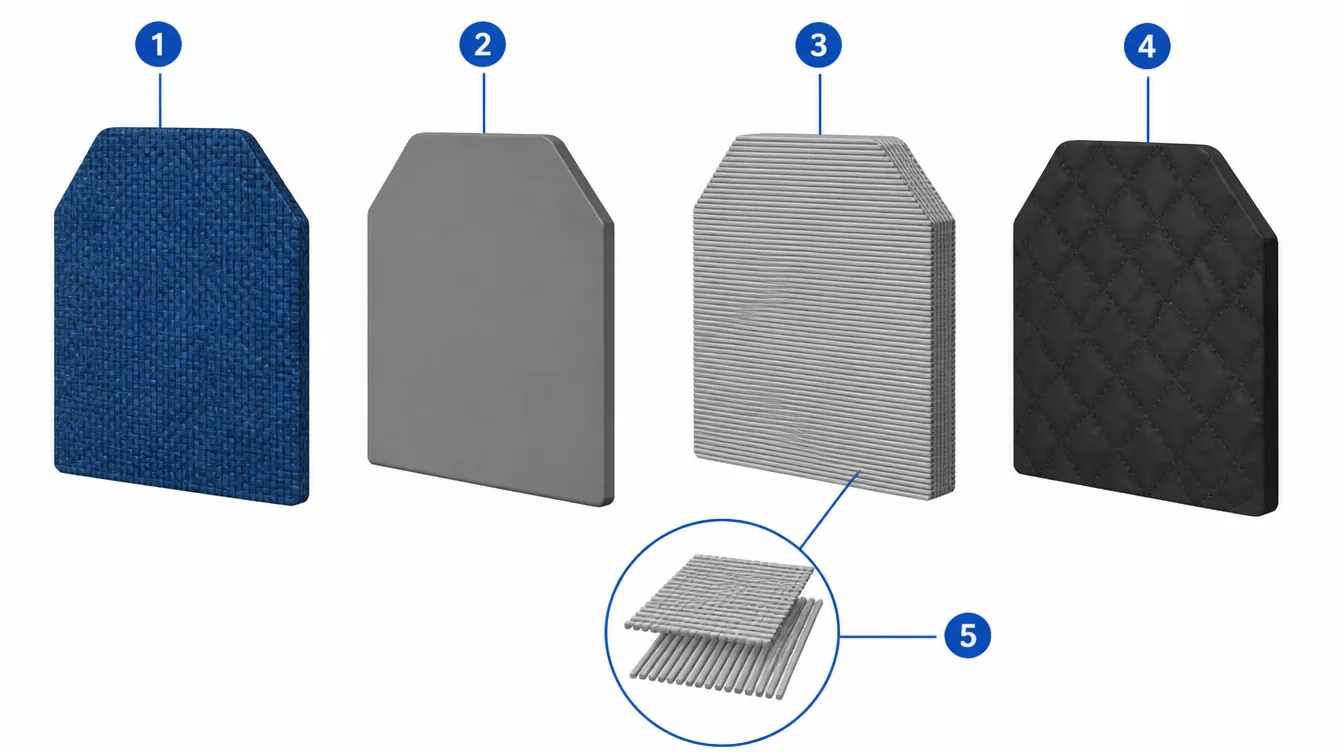

1. Funda exterior.
2. Cara de impacto cerámica.
3. Respaldo de capas UD prensadas.
4. Panel blando del chaleco detrás (caso ICW).
5. Detalle del respaldo: láminas de fibras rectas y paralelas, sin tejer, cruzadas a 0° y 90°.

La curvatura también cuenta. NIJ 0101.07 exige un disparo en la corona de las placas curvas, el punto más alto de la cara de impacto, donde se cruzan las curvaturas. El proveedor debe entregar un plano acotado que la sitúe. El NIJ lo justifica porque ahí los materiales o el método de fabricación pueden hacer la placa más vulnerable.

¿De qué se fabrican los cascos balísticos y cuándo fijar el material?

Un casco balístico de composite se fabrica con fibra de vidrio, UHMWPE o aramida, solos o combinados; los cascos no llevan cerámica. Salvo motivo concreto, el pliego no debería fijar el material. La revisión de Liang et al. (Applied Composite Materials, 2021) clasifica los cascos balísticos actuales por material en tres tipos: de UHMWPE, de aramida e híbridos, que combinan ambas fibras u otras. El estudio del NIST citado recuerda que muchos paneles blandos, placas y cascos dependen de la fibra de UHMWPE. Las precauciones de temperatura valen también para un casco de polietileno.

Garanti Kompozit fabrica cascos PASGT, MICH, ACH y ECH en UHMWPE, aramida o híbridos. Su gama ACH muestra cómo se atiende un pliego que fija el material. El ACH estándar lleva carcasa de UHMWPE. El ACH de aramida conserva la misma geometría y los mismos accesorios, para los pliegos que piden ese material. El casco contra fusil GG-BRH, de la misma familia, es de UHMWPE. Niveles, pesos e informes se piden desde la página de cascos balísticos de Garanti Kompozit.

Si su pliego fija la aramida, conviene saber por qué. Hay motivos defendibles: un requisito de temperatura que el UHMWPE no acredite en ensayo, o la continuidad con cascos y accesorios ya en servicio. Si el motivo es solo la costumbre, fijar el material reduce la competencia sin mejorar la especificación.

¿Cómo se escribe el material en un pliego?

Pidiendo prestaciones y documentación, y fijando el material solo cuando un motivo lo justifique. Es nuestra postura, como representantes de un fabricante que ofrece placas de cerámica y de polietileno:

1. Nivel y norma. El nivel exigido, la norma con su edición y sus adendas, siempre con «o equivalente».
2. Tipo de placa. Autónoma, o ICW con el modelo de chaleco blando con el que se certificó, que entonces entra en el suministro.
3. Ficha de materiales. Los datos del anexo B del Home Office 2017 para cada elemento cerámico o de fibra prensada.
4. Condiciones de uso. Temperatura de almacenamiento, peso máximo por placa, curvatura y tallas.
5. Material, solo con motivo. Que el motivo figure en el pliego y que el requisito se pueda comprobar con un ensayo.

Dos ejemplos de redacción:

«Placa rígida autónoma de nivel (nivel exigido) según (norma, edición y adendas) o equivalente, justificado con informe de un laboratorio acreditado según ISO/IEC 17025, en su edición vigente, o equivalente. El licitador aportará una ficha de materiales: tipo, espesor, densidad y dureza Vickers de cada elemento cerámico; número de capas, adhesivos y productor de cada elemento de fibra prensada.»

«Las placas mantendrán el nivel exigido tras un preacondicionamiento de 24 horas a +50 °C, conforme al apartado 9.2.2 del Home Office Body Armour Standard (2017) o ensayo equivalente.»

La segunda cláusula pide el comportamiento con calor en lugar de un material: deja competir a cualquier material y obliga a demostrarlo. Un último aviso: la clasificación de cada placa, casco o tejido a efectos de control de exportación se hace producto a producto con la autoridad competente.

Qué pedir al fabricante antes de adjudicar

1. ¿Qué nivel, norma y edición tiene cada modelo? Con su informe de ensayo y, si la norma es NIJ, su situación en la lista de productos conformes.
2. ¿Es autónoma o ICW? Si es ICW, con qué modelo exacto de chaleco, y si está en la oferta.
3. ¿Entrega la ficha de materiales? Con productor y ubicación de la cerámica y de la fibra.
4. ¿Entre qué temperaturas se almacena y se usa? Y qué ensayo lo respalda.
5. ¿Cómo se inspecciona en servicio? Intervalo, método tras una caída, criterio de retirada y control por lote.

Si prepara un pliego o compara ofertas, puede pedir a AHCEBRIAN la ficha técnica de los chalecos y placas de Garanti Kompozit. Díganos qué organismo o empresa representa, para qué uso y en qué cantidades. Le enviamos niveles, normas de ensayo e informes una vez identificada la operación y comprobadas las autorizaciones que exija.
